一、项目综述

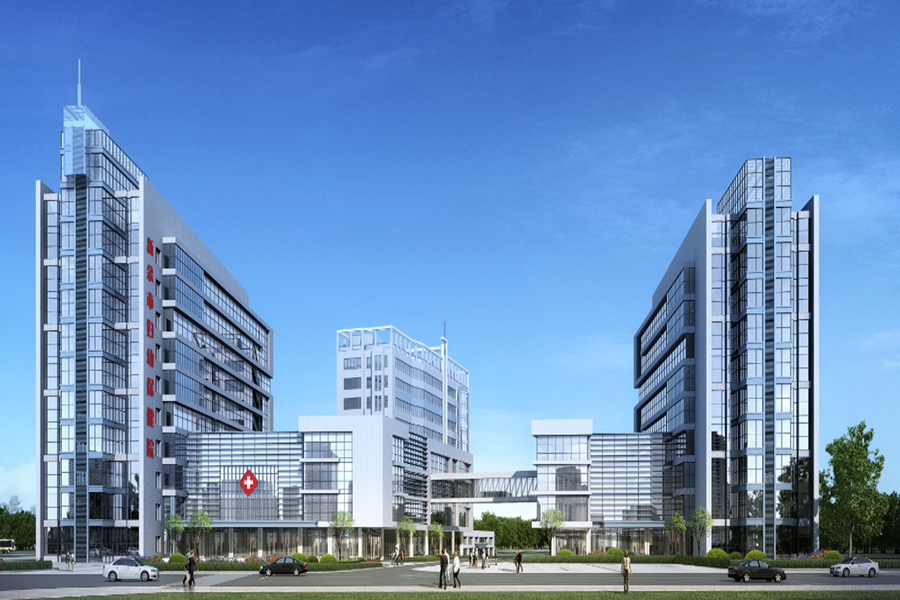

【项目简介】新余妇幼保健院门诊保健综合楼项目，位于江西省新余市。总建筑面积共41813.88平方米，新建地上建筑面积共26330.27平方米，住院楼地上共10层，建筑高度为41.3米，门诊综合楼部分5层，建筑高度为17米，主要功能为急诊、医疗办公及病房产房等；新建地下建筑面积15483.61平方米，地下室为两层，包括非机动车库夹层及设备用房，地下一层净高为5.5米，地下二层净高为3.9米。

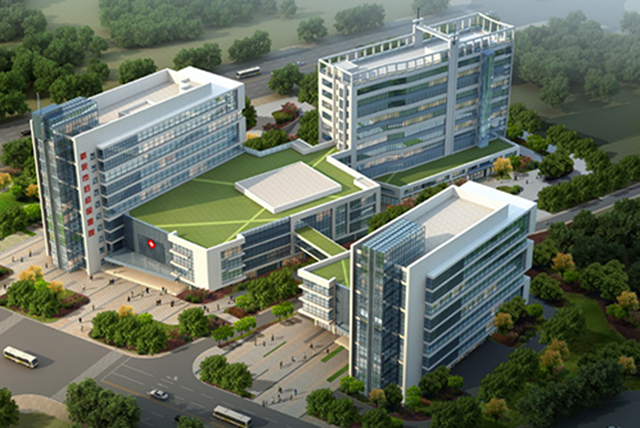

【总体规划鸟瞰图】
【项目管综概况】
1.污水排水管布置难度过大，无压管不能向上翻弯。医疗污水+普通污水设置坡度与多出桥架发生碰撞并阻挡其他管线系统排布。
2.地下室设有防火分区，局部区域防火门剪力墙贯穿多系统管道，管道难以排布，碰撞无法翻弯。
3.地下室一层连通地上一层厕所位置，污水、废水、桥架、生活给水等七个专业相互交错，可利用空间小，布设施工难度大。

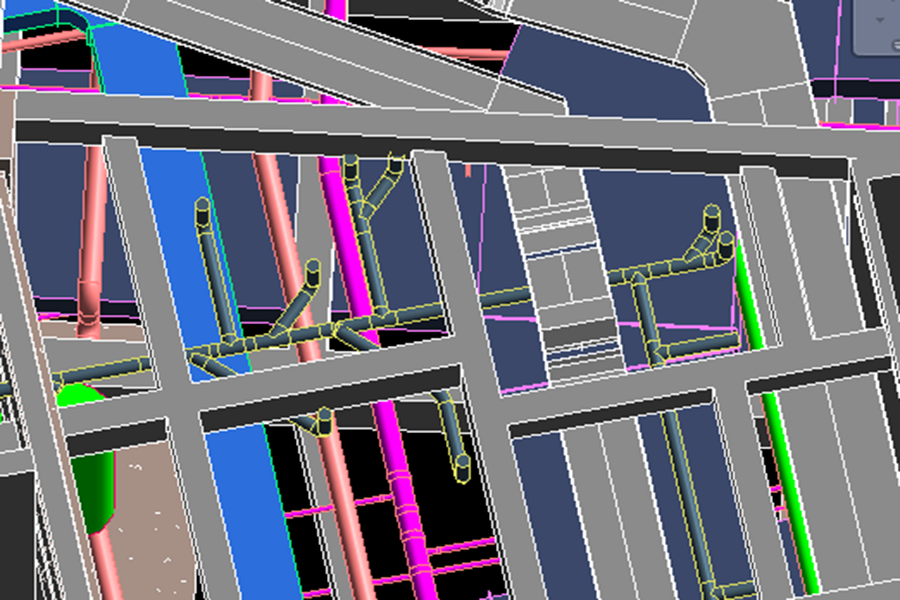

【局部区域污水管与其他管道系统图】
二、项目BIM技术应用
【模型绘制】
阶段一：新余妇幼保健院信息模型绘制阶段——导入CAD建筑图，在Revit中将建筑模型绘出，作为机电安装工程的基础。

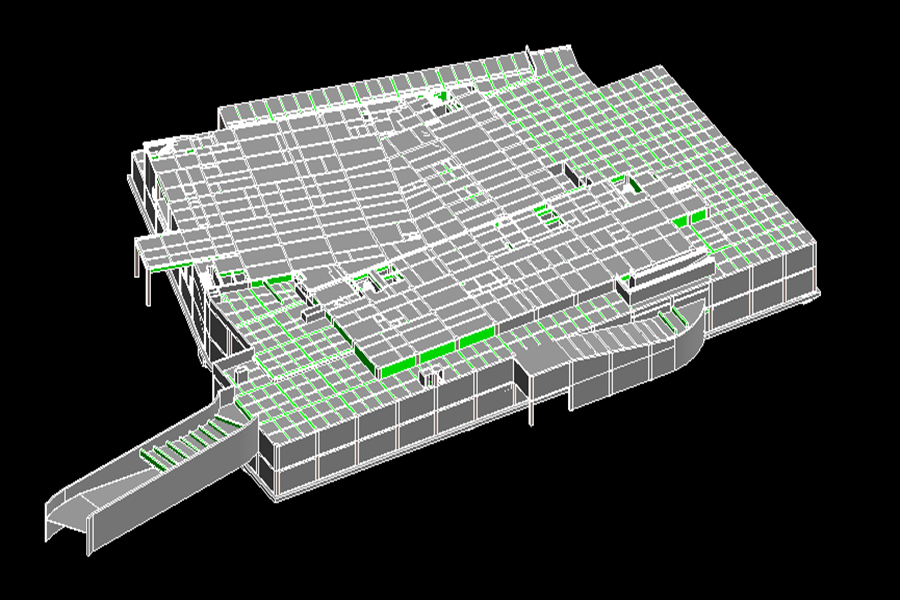

【 地下室建筑三维模型展示图】

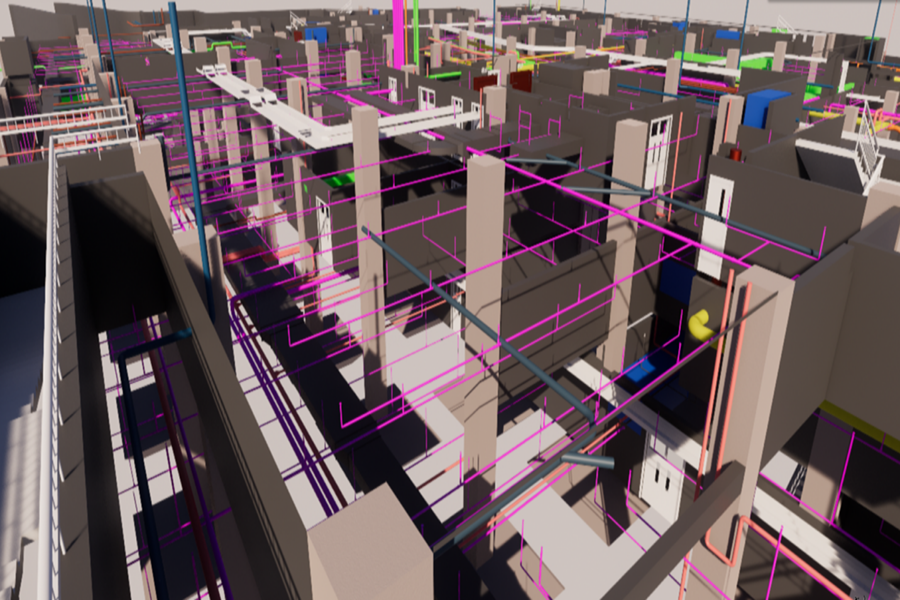

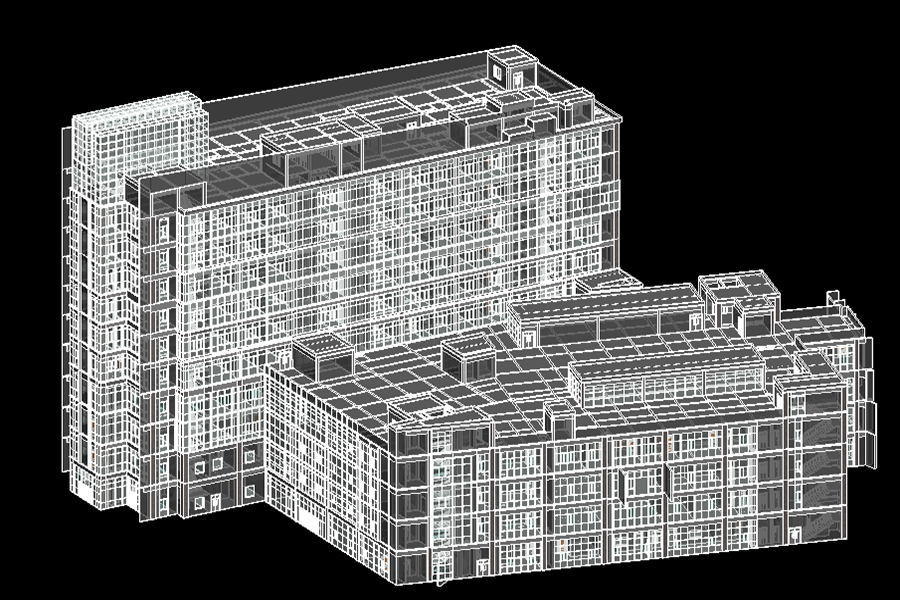

【1-10层建筑三维模型展示图】

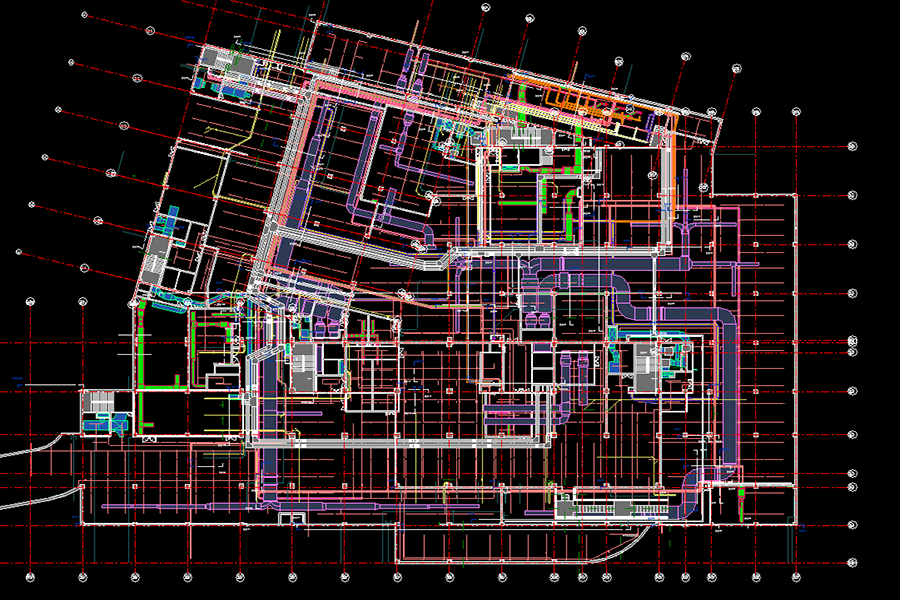

阶段二：机电专业信息模型绘制阶段——导入机电CAD图纸，在Revit中将机电模型绘出。

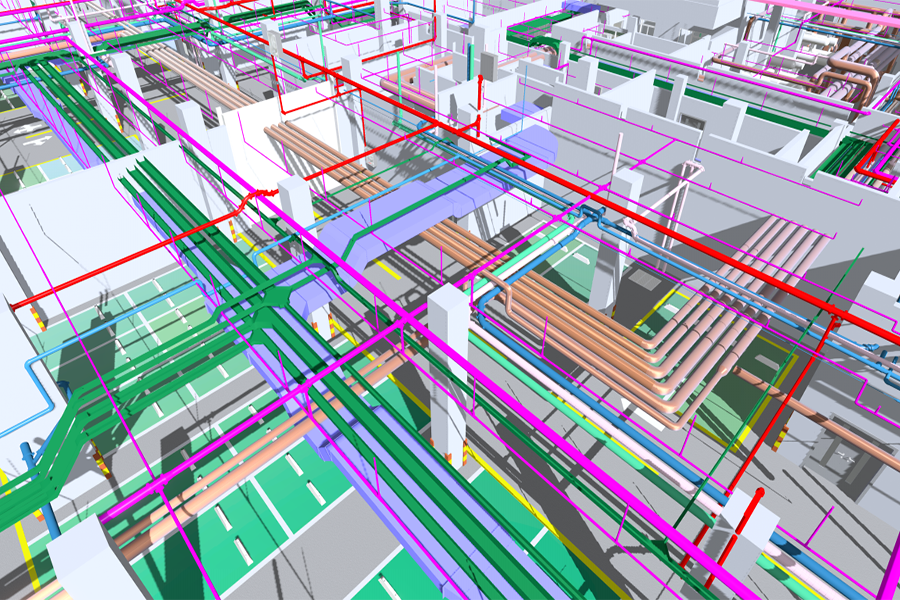

【管综优化】
1.完成建筑、机电模型合模后，进行各专业之间碰撞检查及分析，优化管综解决施工现场实际管布及碰撞问题。
2.利用信息模型进行三维模拟，针对各个钻研管道标高位置进行优化，发现一个碰撞点优化一个。根据有压、无压管的类型，依次调整，提升净高度，大大降低施工难度以及后期返工，节约材料，节约成本。

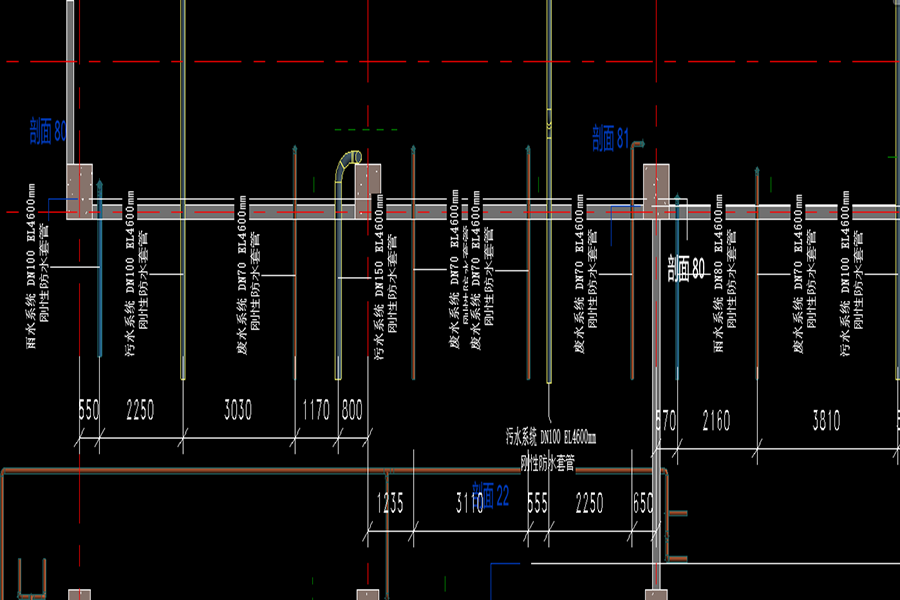

3.根据三维模拟，方便对部分穿剪力墙的管道进行套管预留，为前期施工带来了极大的便利。以防有遗漏再进行凿洞，为施工添加工程量。
4.通过碰撞检查，逐步修改优化各个管道类型直接的碰撞，考虑安装空间，运行操作空间，预留支吊架位置。使其专业管道工整、美观。
